KONFIGURATOR SPRĘŻYN blokowalnych (mp, mkb, MKBN)


Elastycznie blokujące się sprężyny gazowe.

Ten typ sprężyny gazowej różni się od standardowej sprężyny gazowej tym, że posiada zawór wbudowany w tłok. Zawór ten jest normalnie zamknięty, a jego obsługa odbywa się za pomocą trzpienia w pręcie tłoczyska (rysunek 5).

Gdy zawór jest otwarty, sprężyna gazowa działa jak standardowa sprężyna gazowa. W przypadku zamknięcia zaworu przepływ gazu pomiędzy obiema stronami tłoka zostaje zablokowany. W rezultacie, po minimalnym przemieszczeniu tłoka, następuje zrównoważenie sił po obu jego stronach, dzięki czemu tłok zostaje zablokowany w danym położeniu.

Ponieważ po obu stronach tłoka znajduje się sprężysty gaz, blokowanie jest elastyczne.

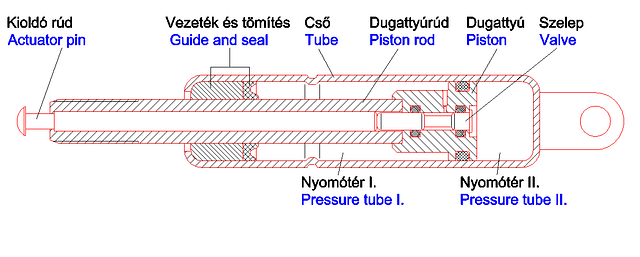

Rysunek 5 – Główne elementy konstrukcyjne elastycznie blokującej się sprężyny gazowej

Oznaczenie:

MP10-3-1U2R-800-100-300
MP10/28-3-1U2R-800-100-300

MP – elastycznie blokująca się sprężyna gazowa (pozostała część oznaczenia zgodna z systemem stosowanym w standardowych sprężynach gazowych)

10/28 – pręt o średnicy 10 mm i rura o średnicy zewnętrznej 28 mm (zamiast standardowej rury o średnicy 23 mm)

Produkujemy elastycznie blokujące się sprężyny gazowe wyłącznie z prętem o średnicy 10 mm, z tłumieniem oznaczonym jako 3 oraz zakończeniem pręta typu 2R (gwint M10x1x20).

Specyfikacja elastycznie blokujących się sprężyn gazowych:

Rysunek 6 – Parametry elastycznie blokujących się sprężyn gazowych:

TypPręt, d [mm]Średnica zewnętrzna rury, D [mm]AMaks. skok, L [mm]*Siła [N]**Sztywność sprężyny, X
MP10102360 + 2L400130–12001,4
MP10/28102860 + 2L400130–12001,21

Skok dostępny w odstępach co 5 mm

** Siła mierzona w temperaturze +20 °C

Możliwe tłumienie: 3

Sztywno blokujące się sprężyny gazowe

Ten typ sprężyny gazowej również wyposażony jest w zawór w tłoku, który obsługuje się tak samo, jak w sprężynie elastycznie blokującej się.

W tym przypadku tłok pracuje w środowisku olejowym, a olej oddzielony jest od gazu pomocniczym tłokiem pływającym. W zależności od umiejscowienia gazu, rozróżniamy:

sztywno blokujące się sprężyny gazowe na rozciąganie

sztywno blokujące się sprężyny gazowe na ściskanie
(Rysunek 8 i Rysunek 9)

W obu przypadkach po jednej stronie tłoka znajduje się wyłącznie olej. Po zamknięciu zaworu tłok nie może się przemieszczać w stronę tej przestrzeni (blokowanie sztywne) i może się poruszyć w przeciwnym kierunku jedynie wtedy, gdy siła zewnętrzna przekroczy siłę generowaną przez ciśnienie gazu.

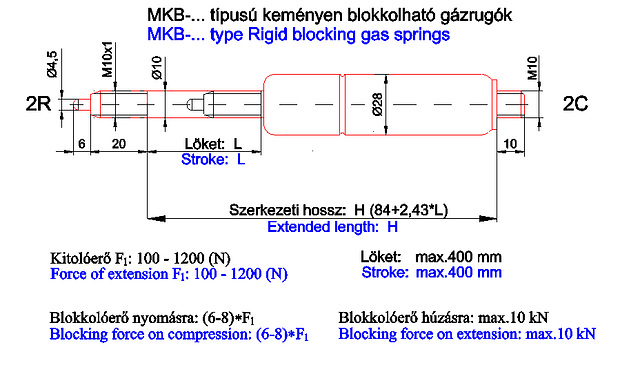

Rysunek 7 – Sztywno blokująca się sprężyna gazowa na rozciąganie

Ten typ sztywno blokującej się sprężyny gazowej działa w taki sposób, że po zamknięciu zaworu tłok nie może się przemieszczać w kierunku przestrzeni wypełnionej olejem, co zapewnia sztywne zablokowanie w pozycji rozciągniętej.

Wersja „na rozciąganie” oznacza, że gaz znajduje się po stronie tłoczyska, a ruch sprężyny jest zablokowany w kierunku rozciągania, gdy zawór jest zamknięty.

Działa to w oparciu o następującą zasadę:

Po jednej stronie tłoka znajduje się tylko olej (strona bez gazu),

Po drugiej stronie (gdzie znajduje się gaz) tłok może poruszyć się tylko, jeśli zadziała odpowiednio duża siła zewnętrzna.

Ten układ jest szczególnie przydatny tam, gdzie wymagana jest precyzyjna blokada pozycji w kierunku rozciągania, np. w mechanizmach regulacji oparć, podnośników lub siedzisk.

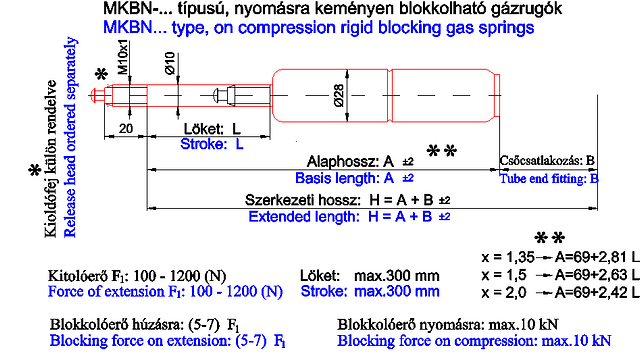

Rysunek 8 – Sztywno blokująca się sprężyna gazowa na ściskanie

Oznaczenie:

MKB-3-1U2R-800-100-300

MKB – sztywno blokująca się sprężyna gazowa na rozciąganie (pozostałe elementy oznaczenia zgodne ze standardową sprężyną gazową)

MKBN – sztywno blokująca się sprężyna gazowa na ściskanie (pozostałe elementy oznaczenia zgodne ze standardową sprężyną gazową)



Produkujemy sztywno blokujące się sprężyny gazowe wyłącznie z prętem / rurą o średnicy 10 mm / 28 mm, z tłumieniem 3 oraz zakończeniem pręta 2R (gwint M10x1x20).

Specyfikacja sztywno blokujących się sprężyn gazowych

Rysunek 9 – Parametry techniczne sztywno blokujących się sprężyn gazowych:

TypPręt, d [mm]Średnica zewn. rury, D [mm]Maks. skok, L [mm]*Siła [N]**Siła blokująca [N]
MKB10/281028300130–800max. 10 000 (6–8)×F1
MKBN1028300130–1200(5–7)×F1, max. 10 000
TypSztywność sprężyny, XA (długość całkowita)
MKB10/281,3565 + 2,52L
 1,565 + 2,37L
 2,065 + 2,2L
MKBN1,3569 + 2,81L
 1,569 + 2,63L
 2,069 + 2,42L

Głowice zwalniające do sprężyn blokowanych

W dziale z końcówkami sprężyn gazowych można znaleźć wybór dostępnych głowic zwalniających pasujących do naszych sprężyn blokowanych. Głowice te są kompatybilne zarówno z elastycznie, jak i sztywno blokującymi się sprężynami gazowymi.

Jeśli potrzebujesz głowicy zwalniającej, należy najpierw podać wymiary sprężyny gazowej (skok oraz długość do gwintu przy zakończeniu pręta typu 2R) bez głowicy zwalniającej, a następnie osobno wskazać typ głowicy.

Uwaga: przy określaniu długości rozciągniętej sprężyny nie zapomnij doliczyć długości głowicy zwalniającej.

Głowice dźwigniowe (lever-type) nie zawierają dźwigni ani plastikowego przycisku – są to osobne elementy. Jeśli potrzebujesz także dźwigni i plastikowego przycisku, poinformuj o tym osobno.
