Wyjaśnienie
Końcówki naszych sprężyn gazowych rozróżniamy według tego, czy pasują na koniec rurki, koniec tłoczyska (pręta) lub na oba te elementy. Oznaczenie sprężyny gazowej interpretuje się w następujący sposób:
W tym katalogu każda końcówka jest opatrzona tabelą, która wskazuje, do jakiego typu sprężyny gazowej może być stosowana jako zakończenie.
- Gdzie końcówka jest odpowiednia, oznaczono ją znakiem „X”.
- Gdzie znak nie występuje, końcówka nie jest stosowana.
- Jeśli końcówka występuje w więcej niż jednym rozmiarze, jest to oznaczone symbolem „/” (np. M6/M8), co oznacza dostępność obu rozmiarów.
- Przy niektórych końcówkach pojawia się również czerwona uwaga z dodatkowymi informacjami.
Szczegółowe informacje o typach sprężyn gazowych zawartych w tabeli znajdują się w poniższych linkach:
GWINT TYP: 2

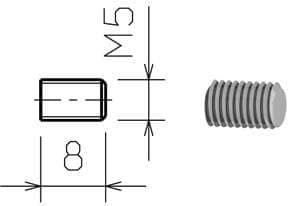

2T
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | |
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

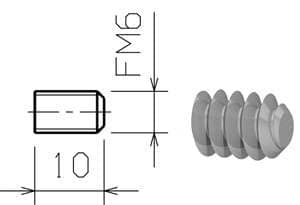

2F
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | |
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |
2G
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |
2J
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

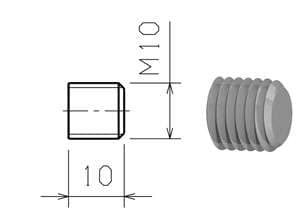

2C
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

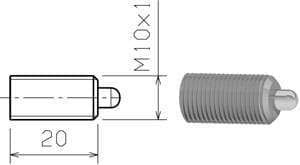

2R
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
2M
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |
OCZKA ZAWIASOWE TYP: 1

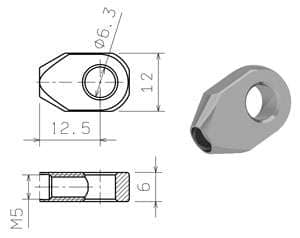

1C
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | ||
| MST08 | X | X |
| MST10 | X | |
| MSB08 | X | X |
| MSB10 | X | |
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

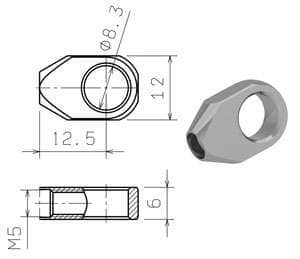

1D
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | ||
| MST08 | X | X |
| MST10 | X | |
| MSB08 | X | X |
| MSB10 | X | |
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

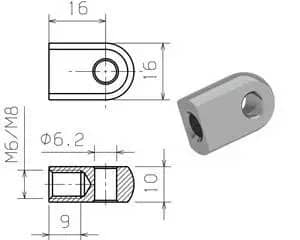

1E
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

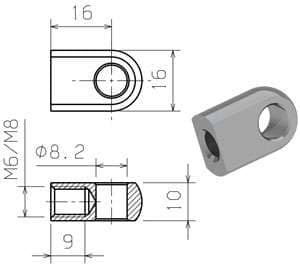

1F
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

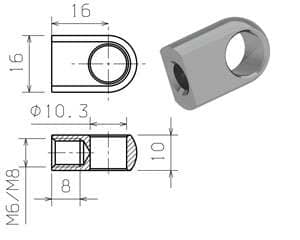

1J
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

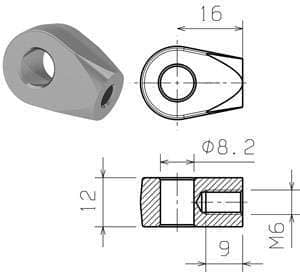

1K
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

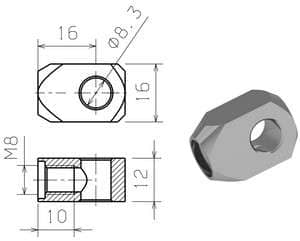

1M
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | ||
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

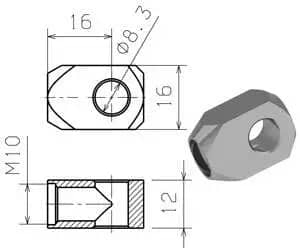

1T
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | X | |
| MS14 | X | X |
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

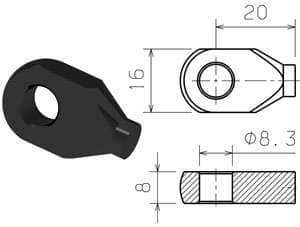

1Q
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | ||
| MST10 | X | |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

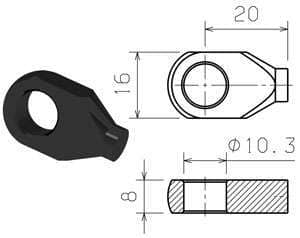

1R
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | ||
| MST10 | X | |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

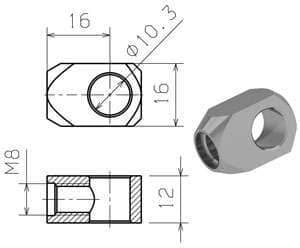

1S
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | ||
| MST08 | X | |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

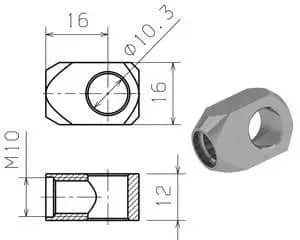

1L
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | X | |
| MS14 | X | X |
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

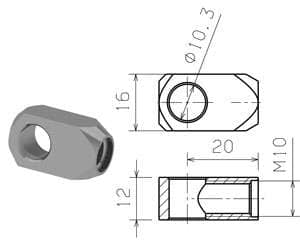

1Z
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
1X
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |
1Y
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

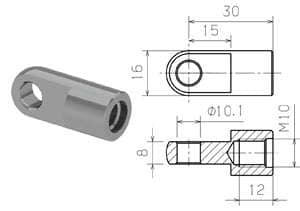

1G
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
OCZKA ZAWIASOWE TYP: 5

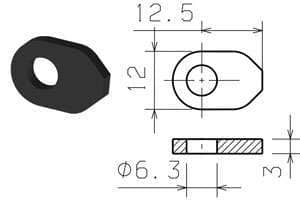

5C
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

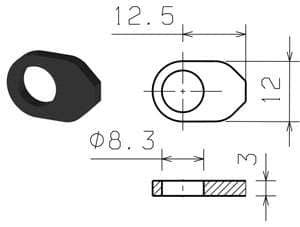

5D
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

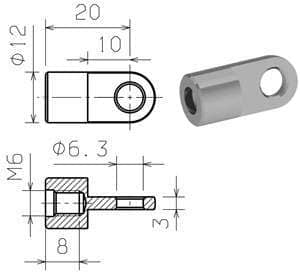

5A
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | |
| MST10 | ||
| MSB08 | X | |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

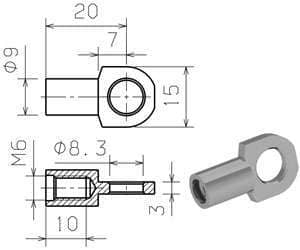

5B
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | |
| MST10 | ||
| MSB08 | X | |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |
5E (SPAWANE)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

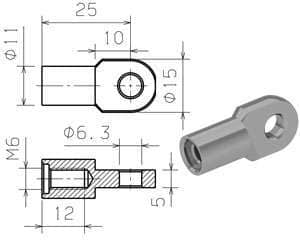

5E
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |
5F (SPAWANE)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

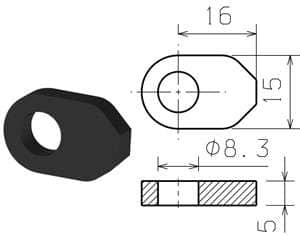

5F
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

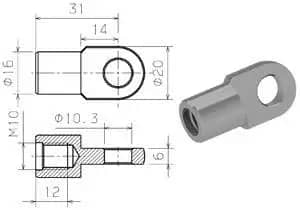

5L
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
PRZEGUBY KULOWE (STALOWE)

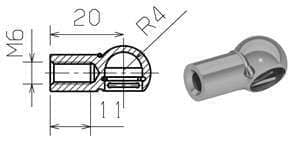

6E
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

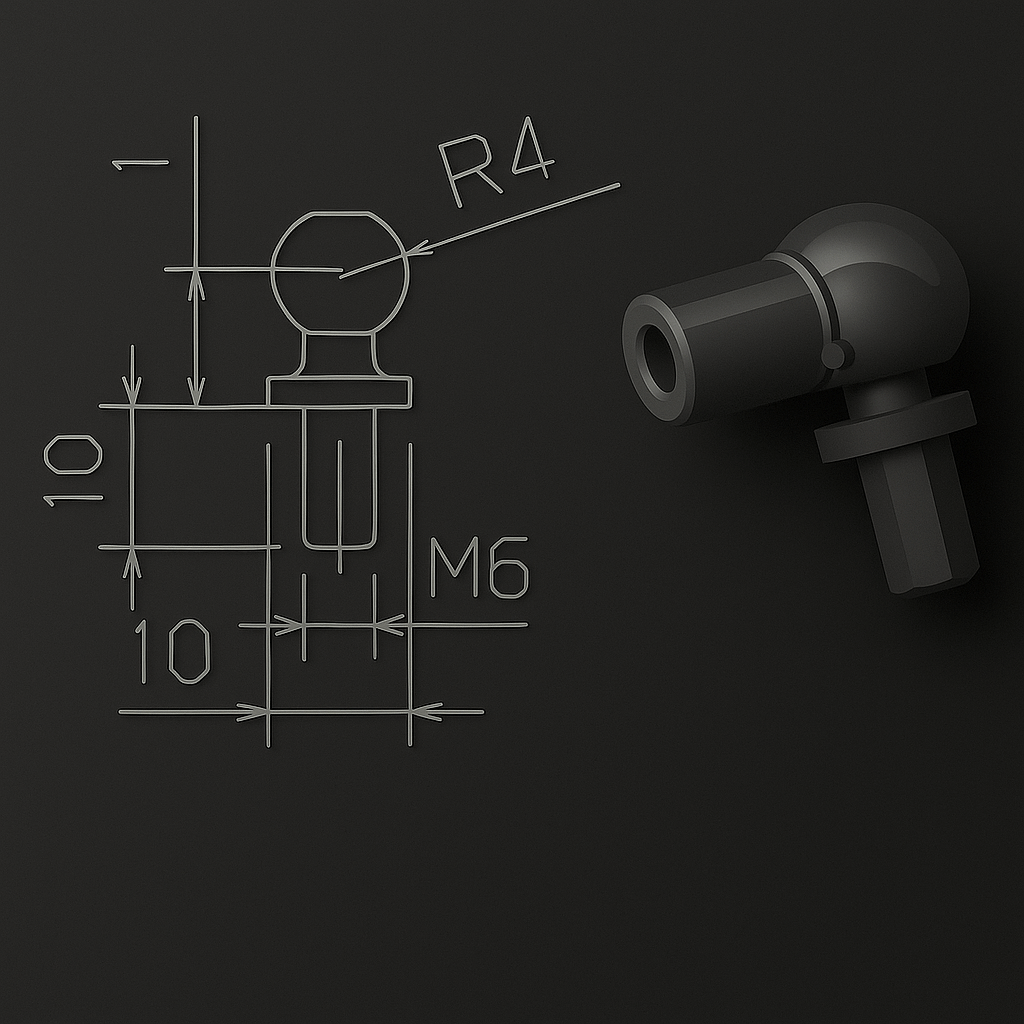

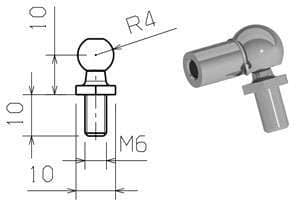

6F (6E+M6 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

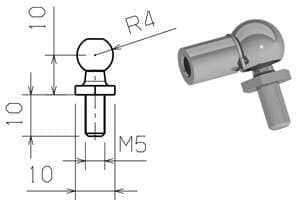

4G (6E+M5 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

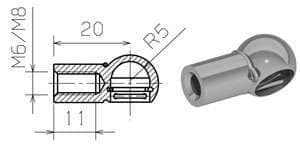

6C
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

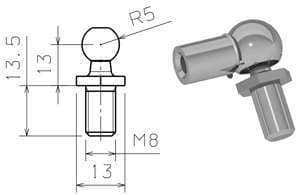

6D (6C+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

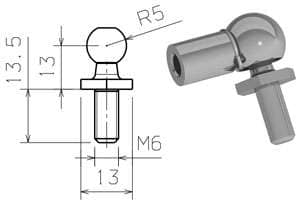

6W (6C+M6 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

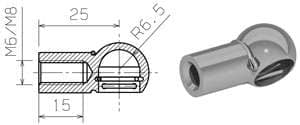

4A
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

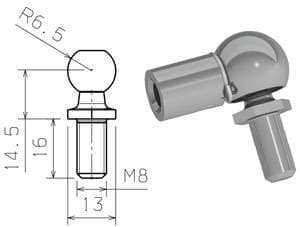

4B (4A+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

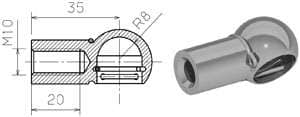

4E
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

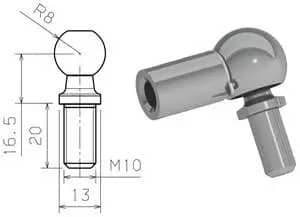

4F (4E+M10 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
PRZEGUBY KULOWE (TWORZYWO SZTUCZNE)

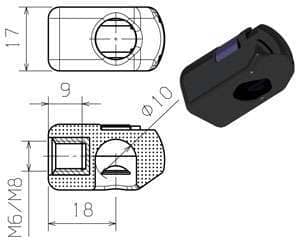

6O
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

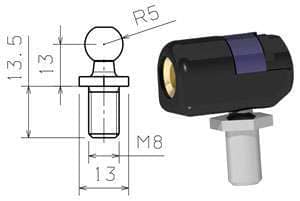

6P (6O+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |
6X (6O+M6 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

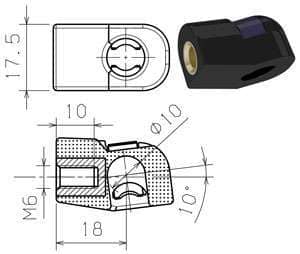

6R
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

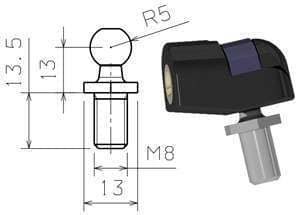

6S (6R+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

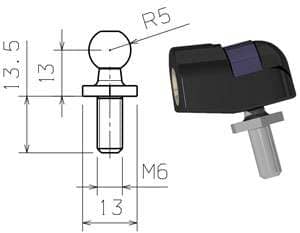

4P (6R+M6 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

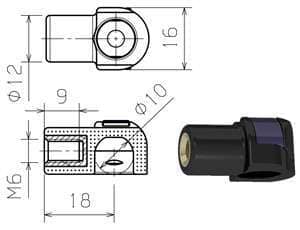

6K
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |
6L (6K+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

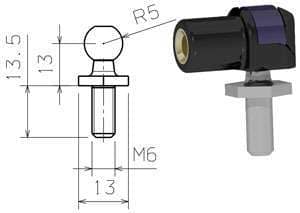

6V (6K+M6 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

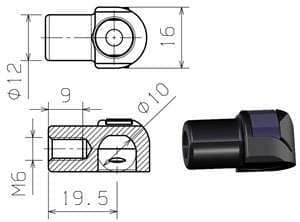

6Z (ZAMAK)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |

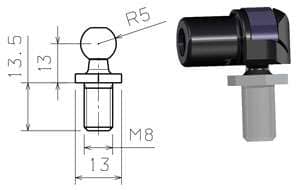

6Y (6Z+M8 SWORZEŃ KULOWY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | |
| MSB14 | ||
| MP10 | X | |
| MP10/28 | ||
| MKB | ||
| MKBN |
6M (TWORZYWO SZTUCZNE, SZARE)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | X | X |
| MST10 | ||
| MSB08 | X | X |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |
WIDEŁKI

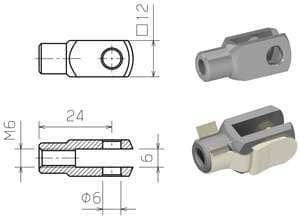

3A (BOLEC = 3B)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

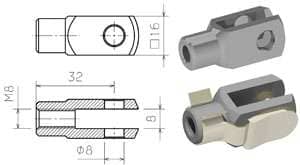

3C (BOLEC = 3D)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | X |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

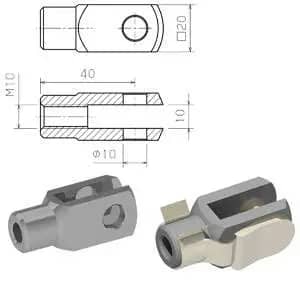

3E (BOLEC = 3F)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

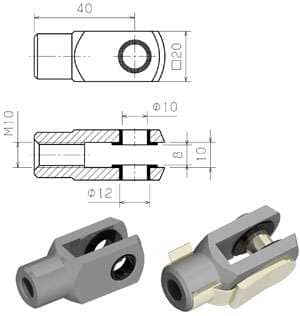

3G (BOLEC = 3H)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |
ELEMENTY ŁĄCZĄCE - OSPRZĘT SPECJALNY

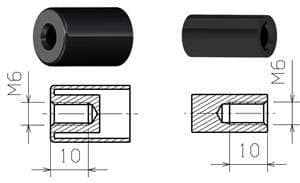

A2 (M6x10mm NB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | X |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | X |
| MST10 | X | |
| MSB08 | X | |
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

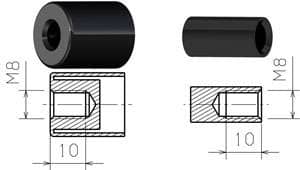

B2 (M8x10mm NB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X |

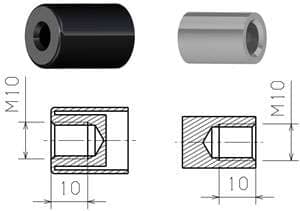

C2 (M10x10mm NB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | |
| MP10 | X | |
| MP10/28 | X |
T2 (M5x8mm NB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | X | |
| MS10 | ||
| MS10/28 | X | |
| MS14 | ||
| MST08 | X | |
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

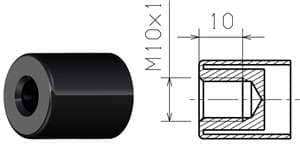

U2 (M10x1mm FB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | X | |
| MP10/28 | X |

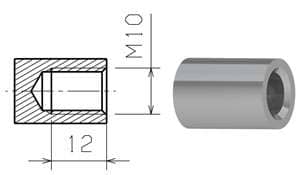

K2 (M10x12mm NB)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | X | |
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

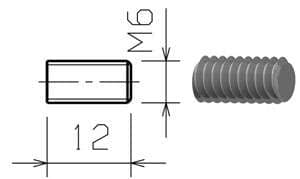

2S (M6x12mm NK)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | |
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

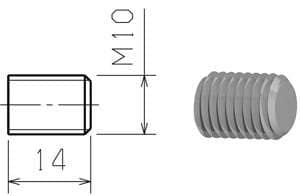

2L (M10x14mm NK)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | ||
| MST10 | X | |
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

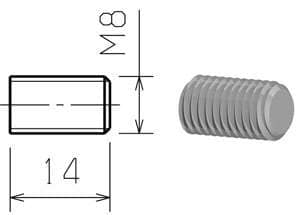

2I (M8x14mm NK)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | X | |
| MST08 | X | |
| MST10 | X | |
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 |

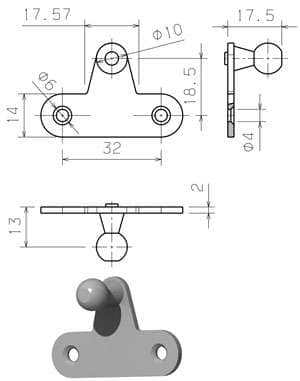

PŁYTKA Z SWORZNIEM KULOWYM - FORMA PROSTA
Materiał: steel
Maks. siła: 300N
Stosowalność:
Zobacz odpowiednią tuleję kulową.
Type:
| with 6K | = 9G |
| with 6M | = 9I |
| with 6C | = 9M |

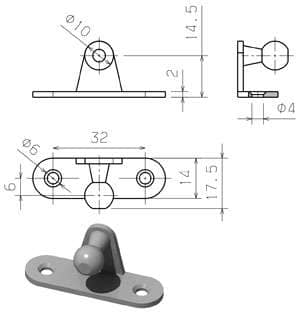

PŁYTKA Z SWORZNIEM KULOWYM - FORMA GIĘTA
Materiał: steel
Maks. siła: 300N
Stosowalność:
Zobacz odpowiednią tuleję kulową.
Type:
| with 6K | = 9H |
| with 6M | = 9J |
| with 6C | = 9N |

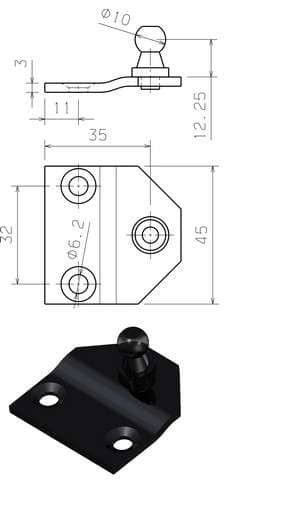

PŁYTKA Z SWORZNIEM KULOWYM - FORMA PROSTA 3mm
Materiał: stal
Stosowalność: z tuleją kulową 6O, 6C.
Zobacz odpowiednią tuleję kulową.

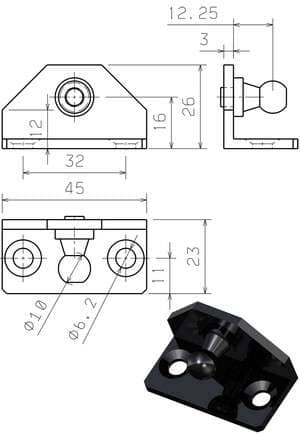

PŁYTKA Z SWORZNIEM KULOWYM - FORMA GIĘTA 3mm
Materiał: stal
Stosowalność: z tuleją kulową 6O, 6C.
PRZEGUB KULOWY 7A (ŁOŻYSKOWANY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | X | X |
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | X |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

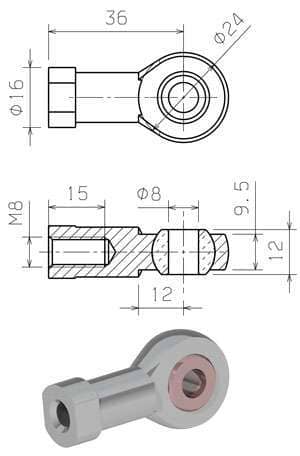

PRZEGUB KULOWY 7B (ŁOŻYSKOWANY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | X |
| MS08/23 | X | X |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | X | X |
| MST10 | X | X |
| MSB08 | X | |
| MSB10 | X | X |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |
PRZEGUB KULOWY 7C (ŁOŻYSKOWANY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | X |
| MS10/28 | X | X |
| MS14 | X | X |
| MST08 | ||
| MST10 | X | X |
| MSB08 | ||
| MSB10 | X | |
| MSB14 | X | X |
| MP10 | X | |
| MP10/28 | X | |
| MKB | X | |
| MKBN | X |

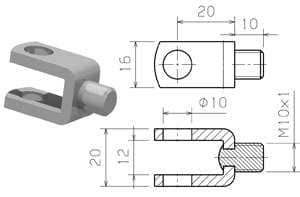

WIDEŁKI SPAWANE 3M
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |

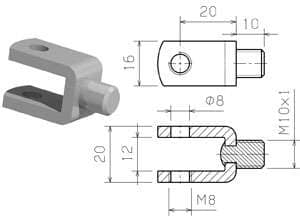

WIDEŁKI SPAWANE 3N
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | ||
| MS08/23 | ||
| MS10 | ||
| MS10/28 | ||
| MS14 | ||
| MST08 | ||
| MST10 | ||
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | X | |
| MP10/28 | X | |
| MKB | ||
| MKBN |
PRZEGUB KULOWY 6G (PROSTY)
Stosowalność:
| Typ | Koniec rurki | Koniec tłoczyska |
|---|---|---|
| MS06 | ||
| MS08 | X | |
| MS08/23 | X | |
| MS10 | X | |
| MS10/28 | X | |
| MS14 | ||
| MST08 | X | |
| MST10 | X | |
| MSB08 | ||
| MSB10 | ||
| MSB14 | ||
| MP10 | ||
| MP10/28 | ||
| MKB | ||
| MKBN |

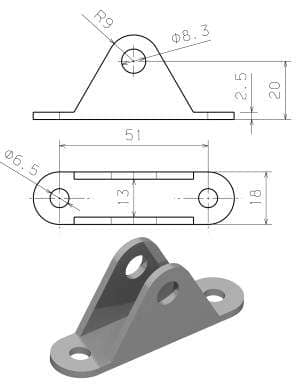

ELEMENT PODSTAWY MONTAŻOWEJ
Uchwyt montażowy dostarczany jest z śrubą przechodzącą M8 oraz nakrętką samozabezpieczającą.

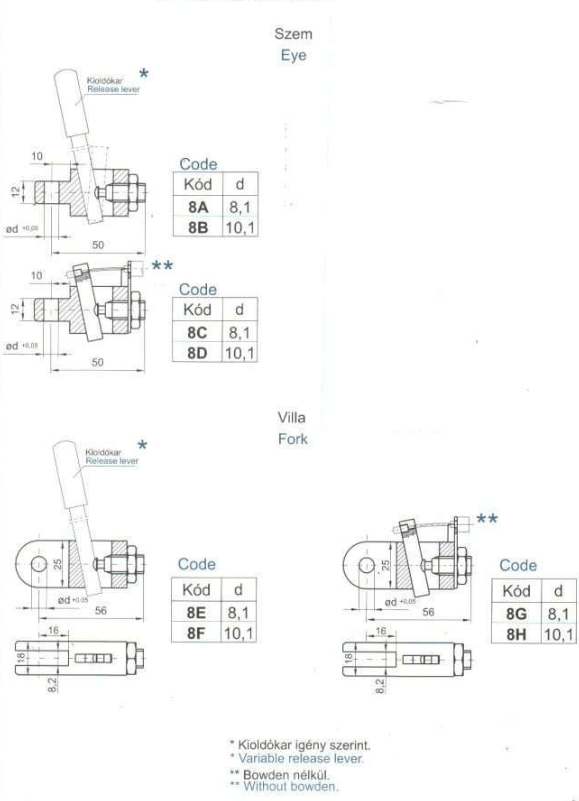

GŁOWICE ZWALNIAJĄCE
do blokowalnych sprężyn gazowych

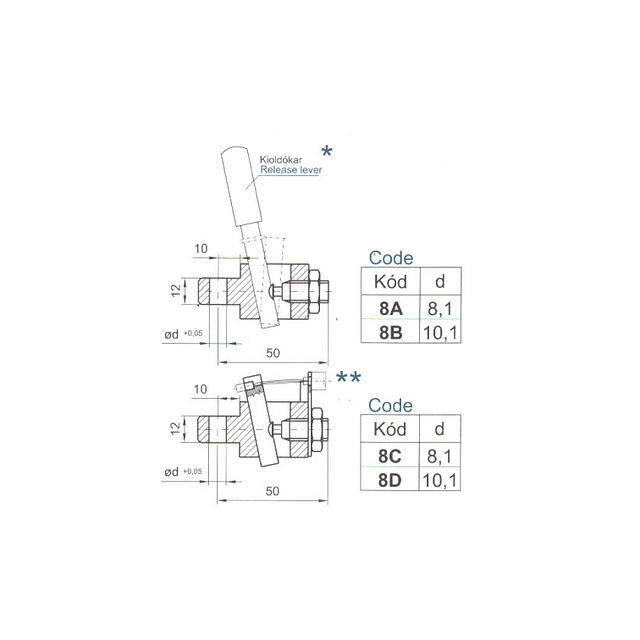

GŁOWICA ZWALNIAJĄCA (OCZKO ZAWIASOWE)
- 8A: Obsługiwany ręcznie dźwignią, z otworem oczkowym o średnicy Ø8,1 mm
- 8B: Obsługiwany ręcznie dźwignią, z otworem oczkowym o średnicy Ø10,1 mm
- 8C: Sterowany linką Bowdena, z otworem oczkowym o średnicy Ø8,1 mm (linka Bowdena NIE jest w zestawie!)
- 8D: Sterowany linką Bowdena, z otworem oczkowym o średnicy Ø10,1 mm (linka Bowdena NIE jest w zestawie!)

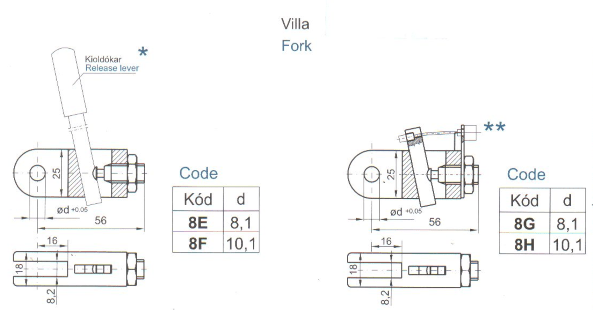

GŁOWICA ZWALNIAJĄCA (WIDEŁKI)
- 8E: Obsługiwany ręcznie dźwignią, z otworem widełkowym o średnicy Ø8,1 mm
- 8F: Obsługiwany ręcznie dźwignią, z otworem widełkowym o średnicy Ø10,1 mm
- 8G: Sterowany linką Bowdena, z otworem widełkowym o średnicy Ø8,1 mm (linka Bowdena NIE jest w zestawie!)
- 8H: Sterowany linką Bowdena, z otworem widełkowym o średnicy Ø10,1 mm (linka Bowdena NIE jest w zestawie!)
- 2025
- Eurotechnika.com.pl
- Wszelkie prawa zastrzeżone.
