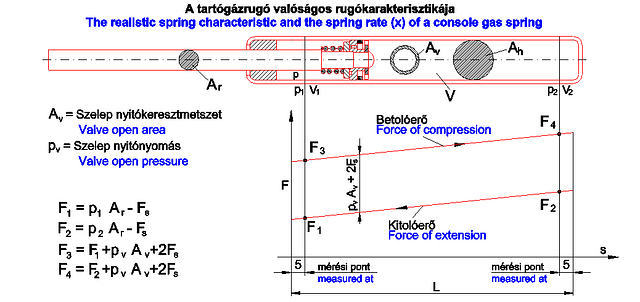

Sprężyna gazowa podporowa (konsolowa) to wersja standardowej sprężyny gazowej, w której tłoczysko wyposażone jest w zawór sprężynowy blokujący (rysunek 11). Zawór ten uniemożliwia przepływ gazu między dwiema stronami tłoka podczas ruchu wciskającego (do wewnątrz). Otwiera się on tylko przy określonej różnicy ciśnień, którą ustala siła sprężyny wspierającej zawór.
W efekcie, siła potrzebna do wciśnięcia tłoczyska zwiększa się o wartość wynikającą z tej różnicy ciśnień — to właśnie dodatkowa siła wspomagająca. Siła wymagana do wciśnięcia tłoczyska wynosi więc:
siła nominalna + dodatkowa siła wspomagająca
Produkujemy sprężyny gazowe konsolowe o dodatkowej sile wspomagającej wynoszącej 200 N, 300 N oraz 400 N. Ruch tłoczyska podczas wysuwania pozostaje niezakłócony, dlatego siła wysuwu nie ulega zmianie.
MST08-2-2J2J-200/2-100-300
MST – sprężyna gazowa konsolowa (supporting gas spring)
Pozostałe elementy oznaczenia zgodne z oznaczeniami sprężyn gazowych standardowych
Sprężyny gazowe konsolowe produkowane są wyłącznie z tłoczyskiem o średnicy 8 mm i 10 mm, oraz z tłumieniem typu 2
Dodatkowa siła wspomagająca oznaczana jest po ukośniku po głównej wartości siły sprężyny:
/2 = 200 N
/3 = 300 N
/4 = 400 N
Typ | Tłoczysko, d [mm] | Obudowa, D [mm] | K | Maks. skok, L [mm]* | Siła [N] | Dodatkowa siła Ft = F3 – F1 [N]** | Max. L × F1*** | Współczynnik sprężystości, X |
---|---|---|---|---|---|---|---|---|
MST08 | 8 | 18 | 57 | 400 | 50–800 | 100, 200, 300, 400 | 150 000 | 1,35 |
MST10 | 10 | 23 | 60 | 600 | 50–1200 | 100, 200, 300, 400 | 300 000 | 1,4 |
* Skok podawany w odstępach co 5 mm
** Wartości zmierzone w temperaturze +20°C
*** Dla uniknięcia wyboczenia tłoczyska
Możliwe tłumienie: tylko typ 2
